オフライン枚葉印刷品質検査ライン Qualifier
印刷物に検査済みのエビデンスを与えるマルチパーパス品質検査ライン
Qualifierの特徴
- 検査工程をパスした「evidence」こそが、これからの印刷に求められる品質保証
- Qualifier＝「資格を与えるもの」は印刷物に「検査済み」の資格を与える装置というコンセプトで開発した新しい時代へ向けた品質検査システムです。
- 箔・透明基材の検査を標準装備した照明システム
- Qulifierが目指すのは、あらゆる基材へ印刷された印刷物を検査できるマルチパーパス品質検査ラインです。
そのような目的のために開発されたマルチライティングシステムにより、印刷部だけではなく箔押しされた箔部、エンボス部なども検査できるようになっています。 - 薄紙〜段ボールまで幅広い用紙厚に対応した高機能サッカーヘッド
- 用紙を安定して搬送するのに最も重要な機構であるフィーダー。
Qualifierでは、搬送装置の心臓部ともいえるサッカーヘッドに枚葉印刷機のサッカーヘッドを採用し、容易な調整で高速かつ安定したフィードを行います。 - わずかな色相の変化も見逃さない光学系
- 精度が高く、安定した検査を行うには、まず第一に取り込んだ画像のクオリティーが高いことが重要です。どのように画像処理を行っても元の画像に見えない欠陥は検出することができないからです。Qualifierではにじみのないクリアな画像を撮像できる唯一のカメラであるプリズムを3基配置した3プリズム方式を採用し、最高水準の画像を元に検査を行います。
- 咥え側で用紙を揃える事が出来る「フロント・トゥルーアップ」デリバリー
- フィードされた紙は通常、咥え尻側を基準として紙揃えされますので、基準位置が反対側になってしまい、 基準方向を変えないで後加工機へ通したい場合には一度紙を積み替えなければなりません。 Qualifierでは、咥え尻側から搖動してフィーダーにセットされた状態と同じ方向の咥え基準で用紙を揃えますので、 積み替えの手間が発生せず、効率よく検査を行う事が出来ます。
- 安定した用紙搬送を行う全面吸着ベルト
- 薄紙〜厚紙まで、用紙を損なうことなく搬送する事の出来る全面吸着ベルトを採用していますので、キズが付きやすい素材の印刷物も安心して検査する事が出来ます。
- ナンバリングトレースシステム
- 全ての印刷シートにシリアル番号が印字され､不良シートをピンポイントで除去できるトレーサブル分別システムです。 従来のテープ・インサーターによるマーキングと比べ、確実に、そして迅速に不良シートを分別することができます。
Qualifier基本仕様
- Qualifier130
- （A倍片面）
- シングルデリバリー
- Qualifier130Ｐ
- （A倍両面）
- ダブルデリバリー
- Qualifier106
- （L全片面）
- シングルデリバリー
- Qualifier106P
- （L全両面）
- ダブルデリバリー

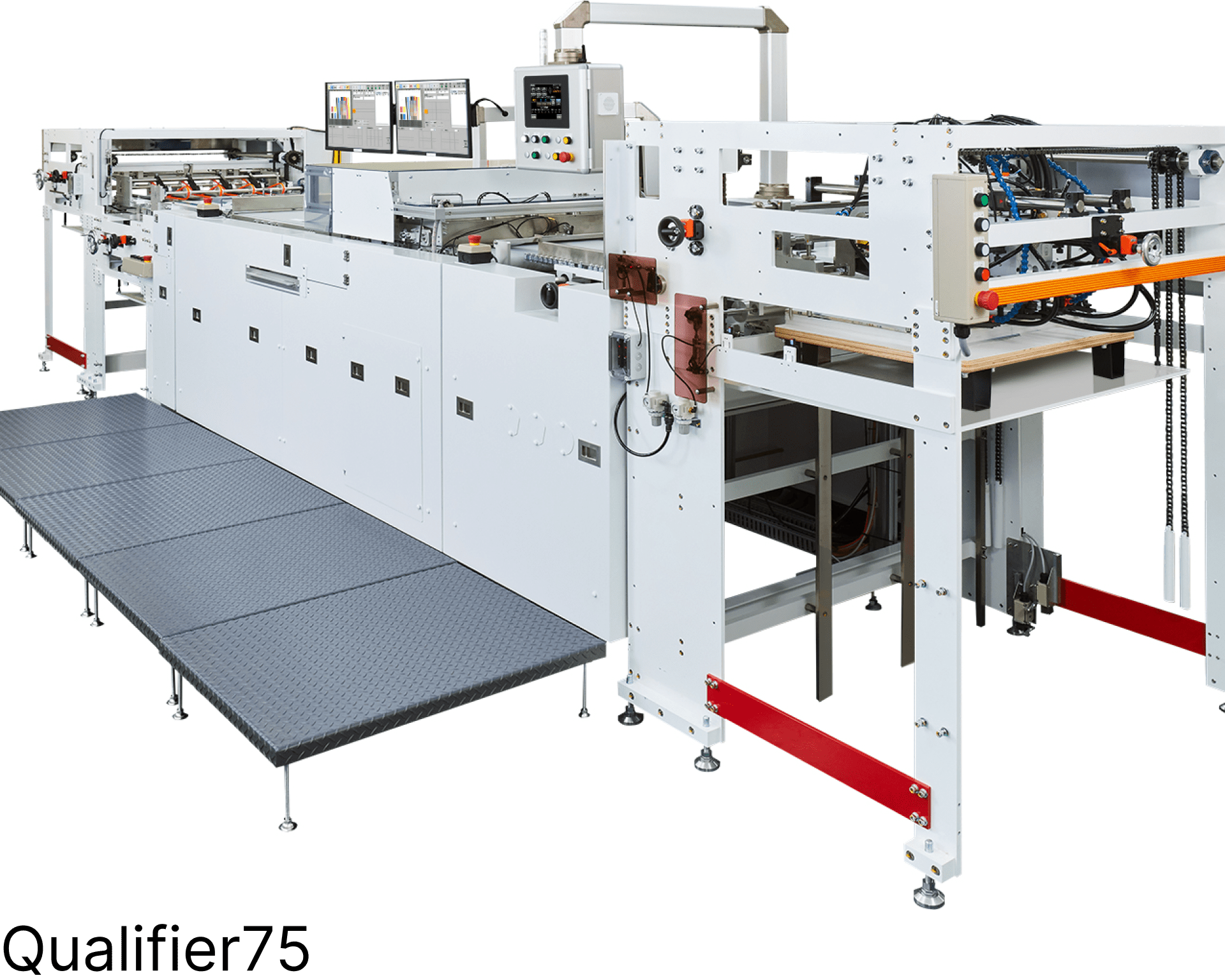

- Qualifier75
- （菊半片面）
- シングルデリバリー
- Qualifier75P
- （菊半両面）
- ダブルデリバリー
- 検査対応機械速度
- 8,000枚/時
- 用紙範囲
- 0.06※ 常用 0.1～2mm（板紙）
- ※0.06時は検査速度が制限されます。
- 段ボール ～3mm（B段）
- 用紙サイズ
- 最少用紙サイズ
- 幅510×天地360
- 最大用紙サイズ
- 幅1310×天地940（Qualifier130）
- 幅1100×天地800（Qualifier106）
- 幅750×天地530（Qualifier75）
- フィーダーハイト
- 1,500mm
- 外形寸法（本体寸法）
- W1850×H2580×L7150
- Qualifier130
- W1640×H2580×L9300
- Qualifier130Ｐ
- W1640×H2580×L6000
- Qualifier106
- W1640×H2580×L7800
- Qualifier106Ｐ
- W1300×H2580×L6000
- Qualifier75
- W1300×H2580×L7800
- Qualifier75Ｐ
- 重量
- Qualifier130
- 3500kg
- Qualifier130Ｐ
- 4900kg
- Qualifier106
- 2900kg
- Qualifier106Ｐ
- 4000kg
- Qualifier75
- 2600kg
- Qualifier75Ｐ
- 3700kg
- 塗装色
- ダーク・グレー
- 電源
- Qualifier130
- 三相 AC200V 50/60Hz 90A
- Qualifier130Ｐ
- 三相 AC200V 50/60Hz 105A
- Qualifier106
- 三相 AC200V 50/60Hz 75A
- Qualifier106Ｐ
- 三相 AC200V 50/60Hz 90A
- Qualifier75
- 三相 AC200V 50/60Hz 60A
- Qualifier75Ｐ
- 三相 AC200V 50/60Hz 75A
- エアー
- 0.6MPA以上 流量 300L/min
- Qualifier130
- Qualifier130Ｐ
- Qualifier106
- Qualifier106Ｐ
- Qualifier75
- Qualifier75Ｐ
- オプション
- インクジェットナンバリングシステム
- 可変データー検査システム
- フル・バリアブル画像検査システム
-
